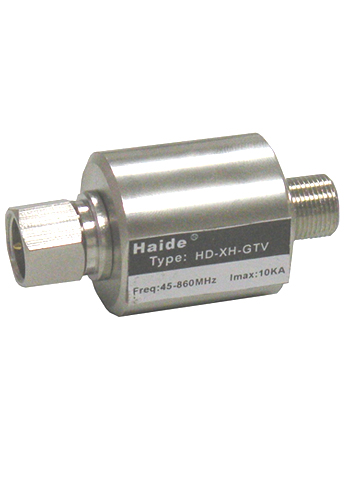

電視線路防雷器 HD-XH-GTV

    在線咨詢
    Click Refresh Verification Code

    產品概述

    電視線路防雷器


    性能簡介:

    電視干線電涌保護器,適用于有線電視傳輸信號線路、電視機、電視放大器等CATV系統設備的雷電及電涌的防護,適用頻率范圍廣、泄放雷電流大,具有過壓、限壓雙重保護功能。蓮花接口或F接口,安裝維護極為方便,最高通流容量可達10KA,插入損耗小于0.2dB,數據傳輸速率<860M


    技術參數表:

    型 號

    HD-XH-GTV

    工作頻率

    45~860 MHz

    標稱放電電流In8/20us

    5KA

    最大放電電流Imax8/20us

    10KA

    外形尺寸

    50×25×25mm

    響應時間Ta

    ≤100ns

    工作溫度范圍Tup

    -40℃至+70

    插入損耗

    0.2dB

    輸出輸入阻抗

    75

    保護等級

    IP30

    外殼材料

    屏蔽金屬

    接口方式

    CATV/公制F

    適用范圍

    有線電視線路

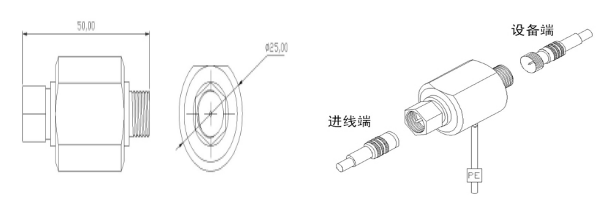

    安裝方法:
    在被保護設備的線路接口前端串聯接入避雷器,“OUT”為設備端、“IN”為進線端,將避雷器接地端與防雷地線(推薦接地電阻≤4Ω)作良好電氣連接。
