產品概述

攝像機電源防雷模塊

性能簡介：

攝像機電源專專用電涌保護器，依據IEC電涌保護器的標準設計，鉗位準確，殘壓極低，串聯安裝于攝像機供電接入線路上。

技術參數表：

型號

HD-GVD-12VDC

HD-GVD-24VAC

HD-GVD-220VAC

標稱工作電壓Un

12V

24V

220V

最大持續工作電壓Uc

16V

32V

275V

標稱放電電流In（8/20us）

5KA

5KA

5KA

最大放電電流Imax（8/20us）

10KA

10KA

10KA

電壓保護水平Up

150V

200V

600V

外形尺寸

90×62×18mm

響應時間Ta

≤25ns

漏電流I_r

<5μA

額定負載電流I_L

≤1A

保護等級

IP30

外殼材料

阻燃熱塑性材料

接線方式

串聯

安裝說明：
在被保護設備的線路接口前段串聯接入避雷器，“OUT”為設備端、“IN”為進線端，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好的電氣連接。

型號	HD-GVD-12VDC	HD-GVD-24VAC	HD-GVD-220VAC
標稱工作電壓Un	12V	24V	220V
最大持續工作電壓Uc	16V	32V	275V
標稱放電電流In（8/20us）	5KA	5KA	5KA
最大放電電流Imax（8/20us）	10KA	10KA	10KA
電壓保護水平Up	150V	200V	600V
外形尺寸	90×62×18mm
響應時間Ta	≤25ns
漏電流I_r	<5μA
額定負載電流I_L	≤1A
保護等級	IP30
外殼材料	阻燃熱塑性材料
接線方式	串聯

產品展示

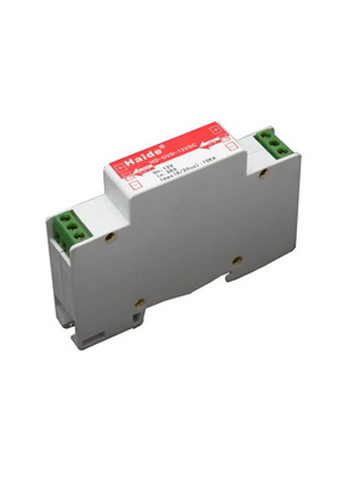

視頻電源防雷模塊 HD-GVD
