    產品概述

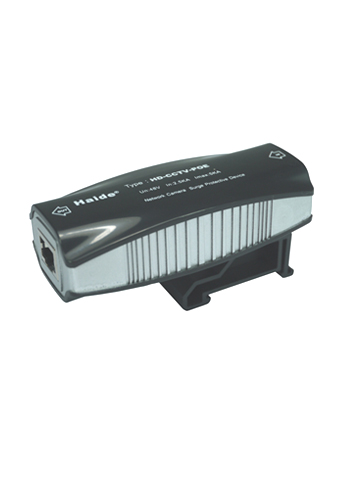

    新款POE網絡視頻防雷器


    性能簡介:

    本產品可以對POE供電網絡攝像機的電源、網絡線路分別實施浪涌保護,外殼采用防火阻燃塑性材料,體積小,35mm標準導軌安裝,輸出殘壓極低,設計充分考慮到器件極間電容和分布電容對數據信號傳輸?shù)乃p,插入損耗小,網絡數據傳輸速率快,能充分滿足傳輸要求,具有對瞬態過電壓快速響應的優點。


    技術參數表:

    型號

    HD-CCTV-POE/APOE供電)

    依據IEC61643-11/IEC61643-21SPD

    III/T3

    C2/D1

    保護線路

    電源線路

    網絡線路

    標稱電壓Un

    48V

    48V

    最大持續工作電壓Uc

    60V

    60V

    耐受沖擊電壓UOC

    5KV

    5KV

    沖擊電流

    1.5KA

    1.5KA

    標稱放電電流In8/20us

    2.5KA

    2.5KA

    最大放電電流Imax

    5KA

    5KA

    電壓保護水平Up

    200V

    150V

    額定負載電流IL

    1A


    漏電流

    5μA


    響應時間Ta

    25ns

    1ns

    插入損耗


    0.2dB

    插入電阻


    1Ω

    帶寬FG


    100M

    保護等級

    IP30

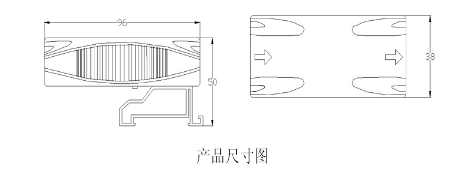

    外形尺寸

    96*50*38mm

    外殼材料

    屏蔽塑料防火材料

    工作溫度范圍Tup

    -40℃至+70

    接口方式

    RJ45

    保護線路

    4578線或1,2,3,6

    1,2,3,6

    固定方式

    導軌



    安裝方法:

    在被保護設備的線路接口前端串聯接入避雷器,“OUT”為設備端、“IN”為進線端,將避雷器接地端與防雷地線(推薦接地電阻≤4Ω)作良好電氣連接。
