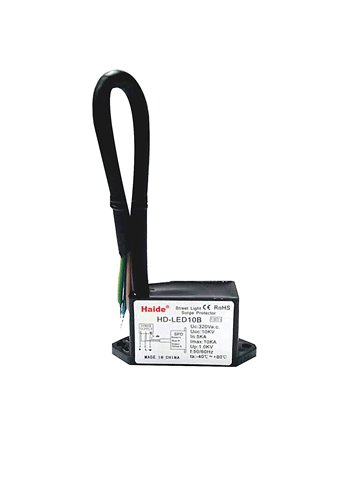

LED電源防雷模塊
性能簡介：
本產品核心部件采用進口名牌浪涌吸收器件，經嚴格篩選，性能優越，質量穩定，外殼為阻燃熱塑性材料，環氧樹脂封裝，體積小，安裝方便；為LED供電線路提供高可靠的防雷防過壓保障。產品內置半導體浪涌吸收器件，箝位準確，殘壓輸出極低。適用于LED供電系統電源線路的防雷保護。此款產品并聯安裝。
技術參數表：
|
型 號 |
HD-LED10B |
|
認證標準 |
CB、RoHs、CE、UL |
|
依據EN61643-11,SPD |
Ⅲ級 |
|
依據IEC61643-11，SPD |
Ⅲ級 |
|
依據GB18802.1-2011,SPD |
Ⅲ級 |
|
產品執行標準 |
GB18802.1-2011, EN61643-11, IEC61643-11 |
|
標稱工作電壓Un |
110-277V |
|
最大持續工作電壓Uc |
320V |
|
標稱放電電流In（8/20us）及耐受次數 |
5KA（100） |
|
最大放電電流Imax（8/20us）及耐受次數 |
10KA（10） |
|
最大沖擊電壓UOC |
10KV |
|
電壓保護水平Up |
1KV |
|
漏電流Ir |
＜5uA |
|
響應時間Ta |
≤25ns |
|
保護等級 |
IP67 |
|
外殼材料 |
Vo級防火工程塑料 |
|
接線方式 |
并聯 |
|
接口形式 |
引線/端子 |
|
是否適用戶外 |
是 |
|
工作溫度范圍Tup |
-40℃至+70℃ |
|

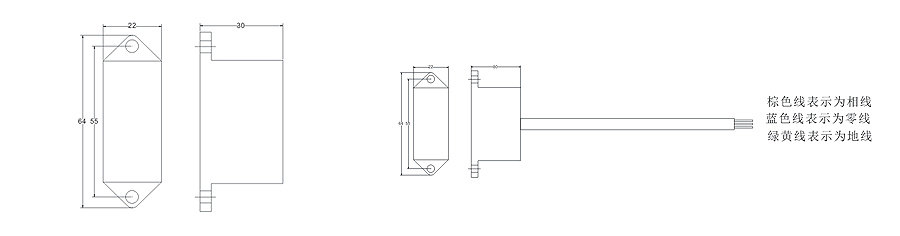

外形尺寸 |
64*22*30mm |
安裝方法：
1）保護器的電壓參數與設備工作參數不符時，可能影響線路的工作，建議選型時確定設備工作電壓。
2）將電源相線（L）、零線（N）分別接入電涌保護器相應接端子，保證牢固及可靠，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好電氣連接。
