產品功能特點：
1.電涌耐受能力
對10/350us波形的電涌耐受能力最高可達25kA,對80/20 us 波形的電涌耐受能力最高可達120kA。
2.工頻過電流保護能力
擁有更廣的工頻過電流保護范圍，在高短路分?jǐn)唷⒌投搪讽槃?dòng)方面具有優異的綜合表現，可保護SPD免受TOV損壞，可切斷峰值最高達100kA的高短路電流，并且可在極短時間內切斷3A以上低短路電流。
3.電壓保護水平
在電涌發生時其兩端的殘壓更低，相應的支路的有效電壓保護水平更低，因此設備可以得到更好的保護。

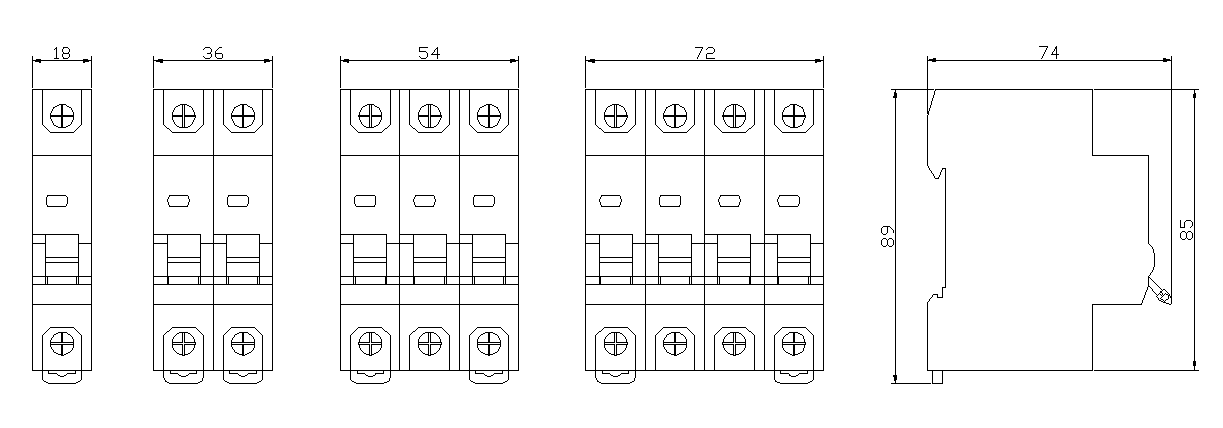

4.尺寸
緊湊小巧，尺寸模數化，每極寬度僅為18mm，大大節省了安裝空間。
5.與SPD的配合
能與SPD完美配合，配合方案通過了全套的試驗驗證。
技術參數
|
型號 |
HD-HBT1/15 |
|||
|
試驗類別 |
I類 |
|||
|
極數 |
1P |
2P |
3P |
4P |
|
額定工作電壓 |
230 / 400 VAC |
|||
|
工作頻率 |
50 /60 Hz |
|||
|
最大沖擊電流Iimp |
15kA |
|||
|
標稱放電電流In |
80kA |
|||
|
最大短路分?jǐn)嗄芰?/span>Isc |
100kA |
|||
|
低短路動作電流 |
3A |
|||
|
機械壽命 |
15000次 |
|||
|
電氣壽命 |
10000次 |
|||
|
端子最大接線 |
25mm2 |
|||
|
外殼防護等級 |
IP20 |
|||
|
工作環境溫度 |
-25℃~60℃ |
|||
|
工作環境濕度（室溫下） |
20%~90%RH |
|||
|
安裝軌道 |
EN60715（35mm） |
|||
|
進線方式 |
上進下出 |
|||
|
推薦接線 |
≥16mm2 |
|||
|
遠程指示功能 |
可安裝OF附件實現 |
|||
|
額定扭矩 |
3.5N.m |
|||
