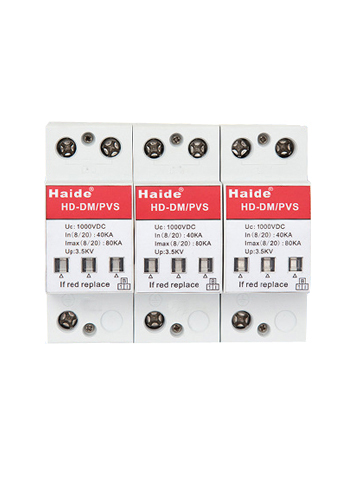

光伏電源防雷器 HD-DM/PVS

光伏防雷模塊

2 產品簡介：
核心器件采用最新大容量浪涌吸收元件――氧化鋅壓敏電阻，經嚴格老化篩選，確保每一閥片質量穩定。

2 本系列產品功能齊全，具備正常或失效指示功能，并加裝過流過熱脫扣機制，符合電氣安全標準。

2 模塊化封裝，標準導軌卡裝，安裝維護極為方便。可附加聲光報警遙信模塊。

2 可插拔更換模快，維護或測試時無需斷電極為方便。

2 本系列產品具有性能穩定、通流容量大、輸出殘壓低、快速響應時間等特點。

2 適用于600V~1000V直流電源系統（太陽能光伏發電系統）防雷和過電壓保護。

技術參數表：

2 主要特點：
1、具有過熱、過流雙重自保護電路。
2、模塊化設計，標準導軌安裝。
3、有劣化顯示窗口，正常時為綠色窗口，損壞時自動轉換為紅色窗口。
4、可選遙信告警裝置，利于遠程監控。

5、通流容量大、輸出殘壓低、響應時間快≤25ns；

注意事項：
接線時應先接地線，再接負極線，最后連接正極線；正極線和負極線應采用10mm2以上多股軟銅線連接防雷器，地線應采用16mm2以上多股軟銅線連接。

安裝方法：

1）遠距離架空進線在進入建筑物時將零線重復接地。

2）由于保護為并聯安裝，故不需要考慮后端設備功率。

3）電源相線（L）分別接入電涌保護器相應接線端子，保證牢固及可靠，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好電氣連接。

4）保護器的電壓參數于設備工作參數不符時，可能影響線路的工作，建議選型時確定設備工作電壓。
