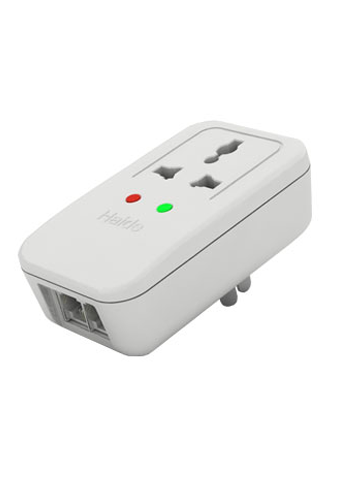

家庭裝電源防雷插座
產品簡介：
本系列產品適用于單相電源線路的雷電及電涌的精細保護，國家標準通用插孔設計，多形狀電源插口，特別適用于家庭等簡單的雷電防護，內置自動保護裝置，可以自動斷開因雷擊過熱或擊穿，而保護電子設備工作正常，并帶有劣化指示功能燈，雙接地端子，可通過防雷插座內的接地導線接地，如果接地效果不好，可通過特有的外置接地端子接地。
技術參數表：
|
型號 |
單口家庭裝電源防雷插座 |
|||
|
電源防雷保護 |
附加網絡防雷功能 |
附加電話防雷功能 |
附加電視防雷功能 |
|
|
HD-D220CZD |
HD-D220CZ-RJ45 |
HD-220CZ-RJ11 |
HD-D220CZ-TV |
|
|
標稱工作電壓Un |
220V |
5V |
180V |
|
|
最大持續工作電壓Uc |
275V |
6.8V |
200V |
|
|
標稱放電電流In（8/20us） |
5KA |
2.5KA |
2.5KA |
2.5KA |
|
最大放電電流Imax（8/20us） |
10KA |
5KA |
5KA |
5KA |
|
電壓保護水平Up |
600V |
（X-X）≤70V |
（X-X）≤400V |
400V |
|
（X-G）≤400V |
（X-G）≤400V |
|||
|
最大后備保險絲強度 |
10A |
|
|
|
|
插入電阻 |
|
≤1Ω |
≤4Ω |
|
|
插入損耗 |
|
≤0.2dB |
≤0.2dB |
≤0.2dB |
|
保護線路 |
|
1、2、3、6線 |
2、3線 |
|
|
數據傳輸速度Vs |
|
100Mbps |
|
|
|
帶寬 |
|
|
2MHZ |
860MHZ |
|
響應時間Ta |
≤25ns |
≤1ns |
≤1ns |
≤100ns |
|
接線方式 |
萬用插孔 |
RJ45 |
RJ11 |
CATV/公制F頭 |
|
工作溫度范圍Tup |
-40℃至+70℃ |
|||
|
工作狀態指示 |
綠燈正常指示，紅燈故障指示 |
|||
|
保護等級 |
IP20 |
|||
|
外形尺寸 |
58*119*63mm |
|||
|
外殼材料 |
防火阻燃性材料 |
|||

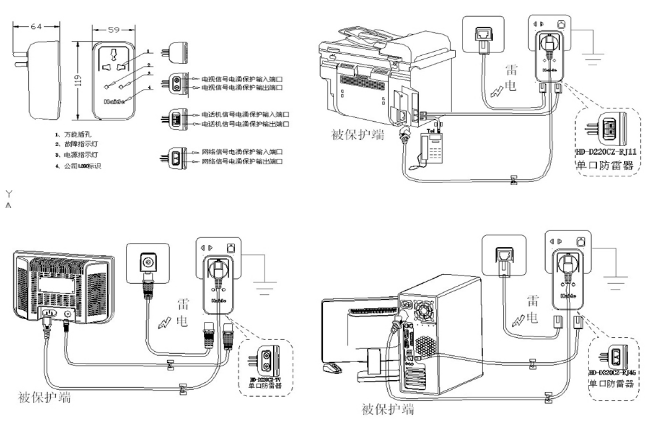

安裝方法：
避雷器先插入供電插座，用電設備再?gòu)谋芾灼鞑蹇兹‰姡?qǐng)確保墻壁插座的地線有良好的接地（推薦接地電阻≤4Ω）。
