產品概述

LED電源防雷模塊

性能簡介：

本產品核心部件采用進口名牌浪涌吸收器件，經嚴格篩選，性能優越，質量穩定，外殼為阻燃熱塑性材料，環氧樹脂封裝，體積小，安裝方便；為LED供電線路提供高可靠的防雷防過壓保障。產品內置半導體浪涌吸收器件，箝位準確，殘壓輸出極低。適用于LED供電系統電源線路的防雷保護。此款產品串聯安裝，選型時候需要注意后端設備功率要求。

技術參數表：

型號	HD-LED10
認證標準	CB、RoHs
依據EN61643-11,SPD	Ⅲ級
依據IEC61643-11，SPD	Ⅲ級
依據GB 18802.1-2011,SPD	Ⅲ級
產品執行標準	GB18802.1-2011, EN61643-11, IEC61643-11
標稱工作電壓Un	110-277V
最大持續工作電壓Uc	150-320V
標稱放電電流In（8/20us）	5KA
最大放電電流Imax（8/20us）	10KA
最大沖擊電壓Uoc	10KV
電壓保護水平Up	1.2KV
漏電流Ir	＜5uA
響應時間Ta	＜25ns
保護等級	IP67
額定負載電流IL	≤10A
外殼材料	防火阻燃性材料
接線方式	串聯
故障指示	可選
防水功能	是
接口形式	引線/端子

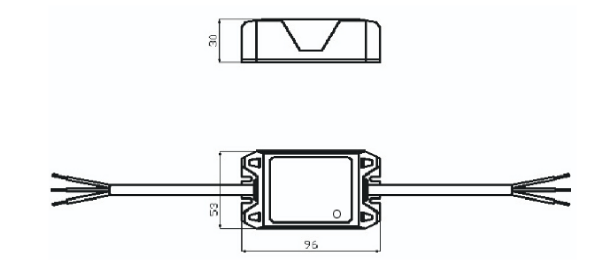

外形尺寸	965330mm
是否適用戶外	是
工作溫度范圍Tup	-40℃至+70℃

安裝方法：

1）保護器的電壓參數與設備工作參數不符時，可能影響線路的工作，建議選型時確定設備工作電壓。

2）由于保護器為串聯安裝，對于某些功率設備相對較大設備，還應確定其他工作電流。

3）電源相線（L）、零線（N）分別接入電涌保護器相應接線端子，保證牢固及可靠，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好電氣連接。

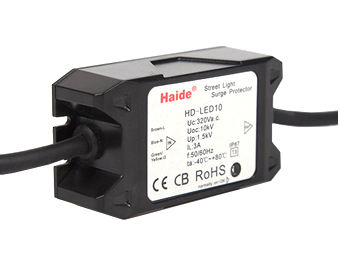

產品展示

LED電源防雷器 HD-LED10
